一、消弧線圈的工作原理
消弧線圈基于電磁感應原理工作。正常情況下，電力系統中性點電位為零，消弧線圈中無電流通過。當系統發生單相接地故障時，中性點會出現位移電壓，消弧線圈隨即投入運行。
偏磁式消弧線圈采用隨調式、無檔位全靜態結構，內部無任何運動部件，無觸點，電感值連續可調，調節范圍大。這種設計通過直流控制電流由消弧線圈兩端電壓經自耦變壓、可控硅整流后提供，無需單獨的大容量直流勵磁電源，保證了消弧電抗器伏安特性具有良好的線性度。
調匝式消弧線圈則采用不同的工作原理，將消弧線圈設有多個抽頭，采用有載調節開關調節消弧線圈的抽頭以改變電感值，來實現對地電感電流的輸出，以實現自動跟蹤補償?shù)哪康摹?/p>
二、技術優勢與特點
消弧線圈具有多項技術優勢：高可靠性，偏磁式消弧線圈無任何運動部件，無觸點，大大提高了設備運行的穩定性；快速響應，調節速度快（ms數量級），能在電網發生單相接地故障后，瞬間調節消弧線圈實施最佳補償；精確補償，可以實現6-66A無級連續調節，最大補償電流下運行不小于2小時，能滿足并列運行多臺消弧裝置的條件；智能化控制，采用雙CPU結構，人機界面與控制邏輯分離，設備穩定可靠；節能環保，在電網正常運行時，不施加勵磁電流，將消弧線圈調諧到遠離諧振點的狀態，降低了能耗。
三、應用場景與技術參數
消弧線圈廣泛應用于35KV及以下電壓等級的電力網，故障點殘余電流一般不超過5A。在工業領域包括冶金、石化、煤炭等行業的供電系統保護；城市電網中減少接地故障造成的停電事故，提高供電可靠性；發電廠中保護發電機和廠用電系統。
消弧線圈的技術參數要求嚴格：中性點位移電壓在長期運行中應不超過相電壓的15%；補償電流無級調節，可做到0點起調；中性點電流分辨率小于50mA；補償電流諧波含量小于1%；電容電流檢測精度小于2%。
四、成本分析與元器件選型
成本構成
根據市場數據，消弧線圈的成本差異較大：自動跟蹤消弧補償及接地選線成套裝置平均單價約為23.07萬元（2023年1-6月價格）；中性點接地電阻裝置平均單價約為12.55萬元；消弧線圈并聯小電阻接地成套裝置平均單價約為29.60萬元；接地故障有源全補償裝置價格最高，平均單價達157.90萬元。
選型要?jiǎng)t
選型時需考慮以下因素：補償方式選擇，消弧線圈一般采用過補償方式，當消弧線圈容量不足時，允許在一定時間內用欠補償?shù)姆绞竭\(yùn)行，但欠補償不應超過10%；容量規劃，在選定電力網消弧線圈的容量時，應考慮5年左右的發展，并按照過補償進行設計；安裝環境，需要考慮環境溫度（-40℃至+55℃）、濕度（≤90%）、海拔高度（不超過2500米）等因素；技術性能，應選擇補償電流無級調節、諧波含量低（小于1%）、電容電流檢測精度高（小于2%）的產品；系統兼容性，需要考慮與現有保護控制系統的兼容性和通信接口的統一性。
五、主要廠商對比分析

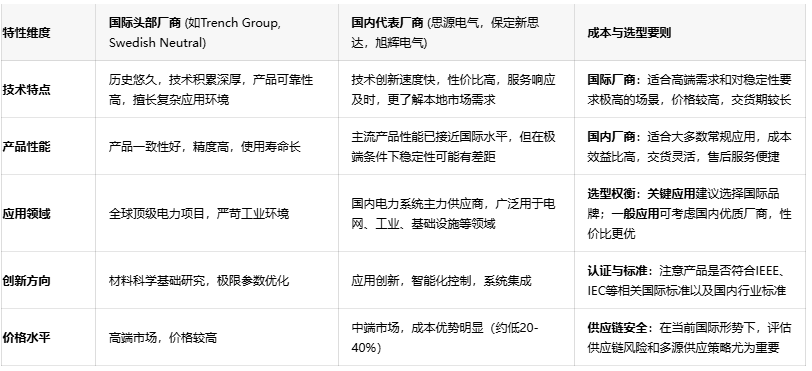

以下是國際與國內主要消弧線圈廠商的對比分析：
表格數據來源：行業調研報告及廠商公開資料整合
結語
消弧線圈作為電力系統安全運行的關鍵設備，其技術選型與廠商選擇關系到電網可靠性與運營成本。國際品牌在技術積累和可靠性方面具有優勢，但國內廠商正在迅速追趕，在性?xún)r(jià)比和服務方面表現突出。未來隨著智能電網建設推進，消弧線圈將向更智能、更精確、更可靠的方向發展，為電力系統提供更加完善的保護方案。
