【導讀】電機中的MAP圖是電機測試時生成的一種數據曲線圖，主要是反映在不同轉速、扭矩下的電機效率分布情況，通俗而言就是效率分布圖，類似于我們地理課上常見的等高線圖。
在說調速電機之前，我們先了解一下MAP圖的作用。
MAP圖是什么？

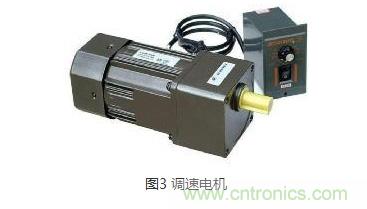

電機中的MAP圖是電機測試時生成的一種數據曲線圖，主要是反映在不同轉速、扭矩下的電機效率分布情況，通俗而言就是效率分布圖，類似于我們地理課上常見的等高線圖。將效率相同的點連成一環線直接投影到平面形成水平曲線，不同效率的環線不會相合。效率值比較接近的位置，線就會相對密集；相反，效率值相差較大的位置，線的間隔也會較大。

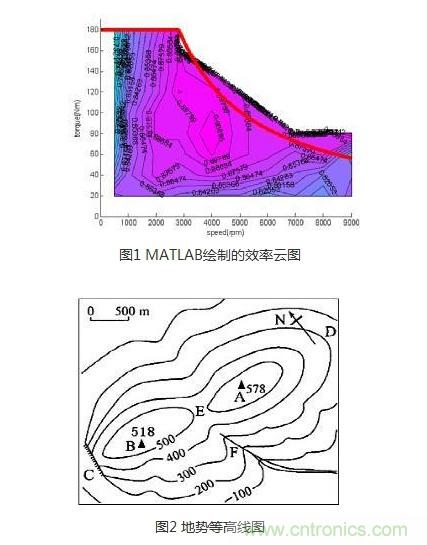

通常而言，MAP都是利用MATLAB軟件，通過將測試點輸入電腦畫出來的，以轉速扭矩為坐標軸，把效率值按照規律連線統計，圖上也會根據效率值不同有顏色差異，所以也稱色溫云圖。
效率云圖對于調速電機有什么作用？

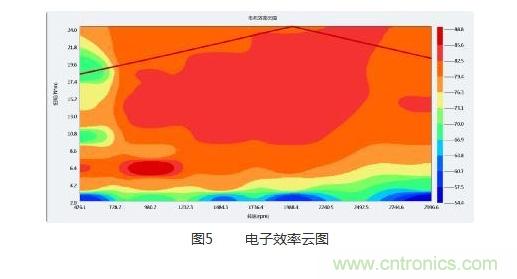

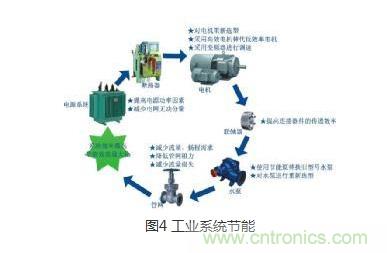

調速電機是利用改變電機的級數、電壓、電流、頻率等方法來改變電機的轉速，使得電能達到較高的使用性能的一種電機，使用范圍很廣，金屬切削機床、軋鋼機、起重設備、升降機、水泵、風機等都有應用。
從調速電機的應用來看，它的主要作用就是要是電能達到一個較高的利用效率，換而言之，它要盡量工作在最大效率點。然而，被拖動的生產機械負載的大小不同，調速電機的最大工作效率點也會有所差異，此時，調節到哪一種轉速扭矩值較為合適就可以根據電機測試的MAP圖進行設置。
所以在保證現代化工藝過程要求，提高產品產量和質量上，MAP圖就是調速電機最好的輔助數據之一。只有正確選擇和使用調速設備，還能是驅動設備的效率盡量提升，達到節能和高效的效果。
目前MAP圖除了用戶根據數據利用MATLAB處理外，還在測試系統上有獨特的體現。此MAP圖相較于MATLAB畫圖，更加直觀，體現現在國際測試的前沿需求。
