【導讀】攝影機的三角支架不平衡,勢必會導致我們的攝影機不平衡，照出來的相片也是歪的。同樣的道理如果我們的三相電不平衡的時候會帶來哪些后果呢？看下文詳解。
三相交流電是電能的一種輸送形式，簡稱為三相電。一個三相平衡電路的三相電壓源必須是正弦波，且頻率相同，幅度相同，相位互差120度。就如同我們攝影機的三角支架一般，三邊一樣長，角度相隔一樣，這樣的一個平衡的三角支架可以給我們帶來方便。但是如果我們的三角支架不平衡呢？那么勢必會導致我們的攝影機不平衡，照出來的相片也是歪的。
圖1.1 不平衡的三角支架
同樣的道理如果我們的三相電不平衡的時候會帶來哪些后果呢？事實上在實際的生活中絕對的三相平衡是不存在的，三相系統總是存在不同程度的不平衡現象。

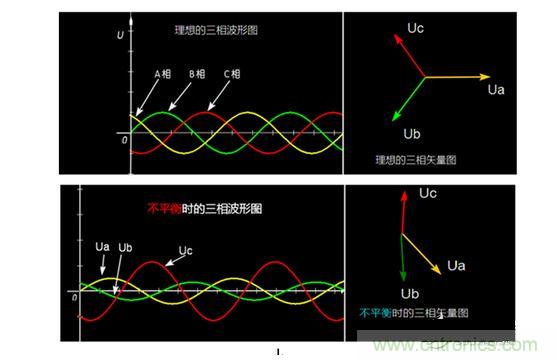

圖1.2 三相平衡和不平衡的對比圖
不平衡嚴重時負荷相電流過大（增為3倍），超載過多，可能造成繞組和變壓器油的過熱。繞組過熱，盡緣老化加快；變壓器油過熱，引起油質劣化，迅速降低變壓器的盡緣性能，減少變壓器壽命（溫度每升高8℃，使用年限將減少一半），甚至燒毀繞組。變壓器燒毀時后果不堪設想，尤其是大型變壓器燒毀時，將會大致大范圍停電。

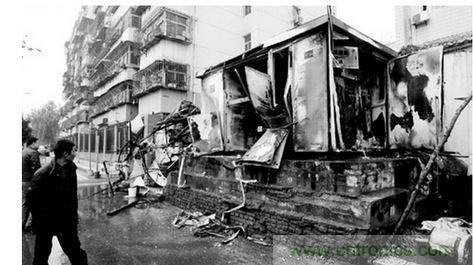

圖1.3 變壓器燒毀圖
不僅如此，當不平衡嚴重時，由于電流增為3倍，則發熱量增為9倍，可能造成該相導線溫度直線上升，以致燒斷。且由于中性線導線截面一般應是相線截面的50％，但在選擇時，有的往往偏小，加上接頭質量不好，使導線電阻增大。中性線燒斷的幾率更高。同理在配電屏上，造成開關重負荷相燒壞、接觸器重負荷相燒壞，因而整機損壞等嚴重后果。
致遠電子給用戶提供了一套遠程電力監控方案，它可以自動為用戶檢測電力相關參數，如電壓、電流的有效值、相角、諧波、功率、三相不平衡等電能量，一旦有異常發生可以第一時間通知用戶，盡可能快的排除故障避免悲劇發生。

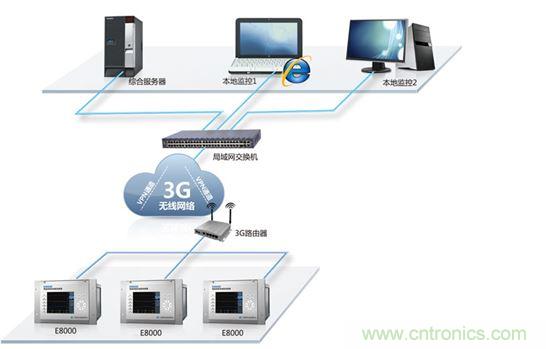

圖1.4 遠程監控方案
