【導讀】這里我們介紹的電路可以實現從0.7V-24V連續可調，并且可以實現50mA-2A可調整的電流限制。作為實驗電源，也許是一種好的選擇。其電路見下圖。
雖然現在我們可以用很多集成電路做出各種電源電路，但在有些條件的限制下，有時我們也可考慮用分立元件搭出一些適合我們需要的電源電路。這里我們介紹的電路可以實現從0.7V-24V連續可調，并且可以實現50mA-2A可調整的電流限制。作為實驗電源，也許是一種好的選擇。其電路見下圖。

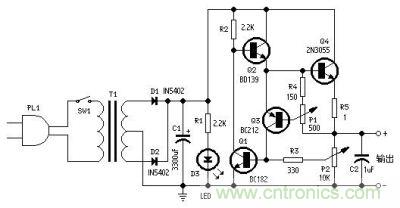

圖題：電路圖
下面介紹一些制作調試方法。
P1 是用來設置限制最大輸出電流，調整它可以在相應的輸出電壓時，給出50mA-2A的電流限制。
P2 用做輸出電壓調節。這里必須注意的是要求用對數型的電位器。這樣輸出電壓的可調性和線性會更好些。
電源變壓器的輸出電壓和容量應根據你所需要的輸出電壓和電流來選區。最佳的方案是：變壓器次級電壓為36、40、48V或帶中間抽頭的50、75、80V。容量為100VA。
電容C1可以從2200-6800uF/35-50V之間選擇。BC182 為50V/100mA/NPN三極管；BD139為80V/1.5A/NPN三極管；BC212為50V/100mA/PNP三極管；2N3055為60V/15A/NPN三極管。
Q4必需使用散熱器，另外它可以由TIP3055替代。
