【導讀】安森美推出有源擴頻時鐘產生器IC，用于降低便攜、消費及計算應用的電磁干擾。擴頻時鐘產生器可以節省電路板空間，符合EMI規范，無須費錢耗時的重新設計。
應用于高能效電子產品的首要高性能硅方案供應商安森美半導體推出新系列的有源擴頻時鐘產生器集成電路(IC)，管理時鐘源的電磁干擾(EMI)及射頻干擾(RFI)，為所有依賴于時鐘的信號在系統范圍內降低EMI。
P3P8203A LVCMOS峰值EMI降低時鐘產生器的目標應用為圖形卡、計算及消費等應用。這器件支持3.3 伏(V)輸入電壓，頻率范圍為18 MHz至36 MHz，通過外部電阻模擬控制擴頻偏差。系統設計人員選擇該外部電阻之不同值在輸出提供所想要額度的擴頻偏差，便能更靈活地定制應用，使在其應用中取得達致降低EMI的要求。P3P8203A采用8引腳、2 mm x 2mm x 0.8 mm WDFN封裝，非常適合用于印制電路板(PCB)空間受限的應用。工作溫度范圍為0°C至+70°C。

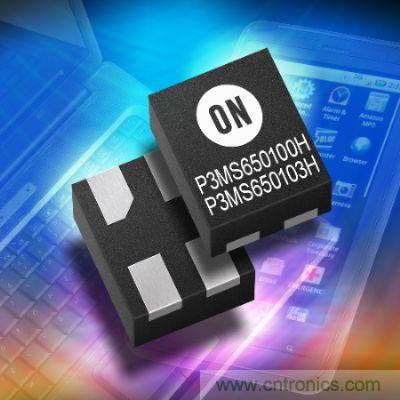

圖題：安森美半導體推出有源擴頻時鐘產生器IC
P3MS650100H和P3MS650103H LVCMOS峰值EMI降低時鐘產生器非常適合用于PCB空間受限的應用，如手機和平板電腦等便攜電池供電設備；在這些應用中， EMI/RFI可能是重大挑戰，而遵從EMI/RFIF規范是先決條件。這兩款通用新擴頻型時鐘產生器采用尺寸僅為1 mm x 1.2 mm x 0.8 mm的微型4引腳WDFN封裝，提供業界最小的獨立式有源方案，用于降低時鐘源及源自時鐘源的下行時鐘和數據信號的EMI/RFI。
P3MS650100H和P3MS650103H支持1.8 V至3.3 V的輸入電壓范圍，典型擴頻偏差為0.45%至1.4%，減小15 MHz至60 MHz頻率范圍之時鐘源的EMI/RFI。工作溫度范圍為-20ºC至+85ºC。
安森美半導體工業及時序產品副總裁Ryan Cameron說：“符合EMI規范同時控制成本及盡量減少PCB占位面積，是便攜及計算應用的重大挑戰。我們新的EMI降低IC解決這些挑戰，提供高性價比的方案，降低時鐘源及源自時鐘源的下行時鐘和數據信號的EMI/RFI。設計工程師在設計周期及早應用這些器件，可無須采用其他方案，也無須加入高成本的額外PCB層或屏蔽來處理EMI/RFI問題。”
封裝及價格
P3P8203A采用8引腳WDFN封裝，每批量10,000片的單價為0.44美元。P3MS650100H及P3MS650103H采用4引腳WDFN封裝，每批量10,000片的單價為0.24美元。
