洗衣機、冰箱、空調和洗碗機等家電使用的變頻電機驅動裝置，采用電子控制裝置和一個開關電源，以便在不同使用條件下，達到最佳能效。英飛凌創新600V RC IGBT驅動系列，可使變頻電機設計更加經濟高效，從而確保采用多個電機的家電實現高達30%的節能。

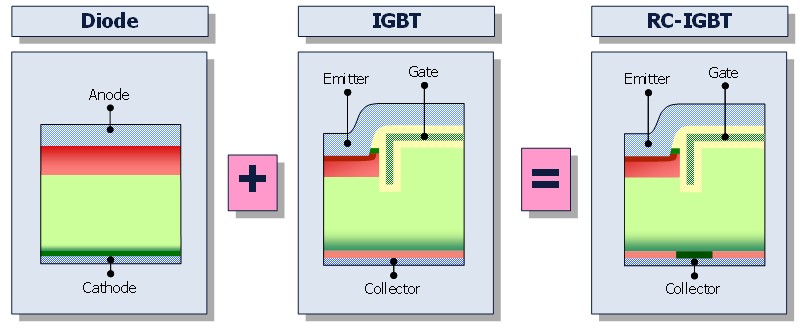

RC指逆向?qū)ǎ琑everse Conducting的縮寫。RC IGBT將英飛凌領先的TRENCHSTOP™ IGBT技術和續流二極管集成在單晶粒上，確保器件相對于競爭性解決方案，具備更低的導通損耗和更小的封裝。這也使得器件的占板空間和散熱器尺寸縮小，從而使電機驅動系統的成本能降低10%。RC IGBT的方案成本也比IPM要低。
RC IGBT驅動系列包括兩種封裝形式：DPAK （TO-252）和 IPAK （TO-251），電流分別為4A、6A、10A和15A。這兩種封裝的尺寸均為2.30mmx 6.50mm x 7.22mm。這確?？梢跃o湊的小型封裝設計出從30W至2kW的變頻器，而該領域的競爭性產品只能采用尺寸為9mm x 10mm x 4.5mm 的更大型D2PAK （TO-263）或TO-220封裝。通過優化英飛凌15A器件的電路板版圖，家電電機驅動器廠商可使IGBT所需的占板空間降低50%，這可降低物料成本，并使得PCB布局更加靈活。
該系列器件經過優化，具備較低的1.65V 飽和電壓Vce(sat)，是典型開關頻率在4kHz至15 kHz之間的家電的理想選擇。因?yàn)樵谶@個頻率區間，導通損耗是最主要的損耗。這可有效防止熱問題，即使是在全負載條件下采用最大電流的器件。此外，得益于英飛凌以軟開關行為著稱的TRENCHSTOP IGBT技術，這些器件實現了較低的EMI（電磁干擾）水平。相對于最接近的競爭對手，這些器件的電磁干擾性能提高了10%。這一點對于擁有許多電子設備的廚房來說十分重要。
