產品特性：
- 可為每通道加電至75mA LED 電流
- 可驅動高達36V的串聯LED
- 對開路/ 短路LED 和過熱故障執行了全面的診斷和保護功能
- 每個通道都有單獨的6位點校正電流調節和12位灰度等級PWM調光
應用范圍：
- 適用于諸如大型LED廣告牌等應用
- 適用于大屏幕LCD動態背光照明以及全彩色LED顯示器

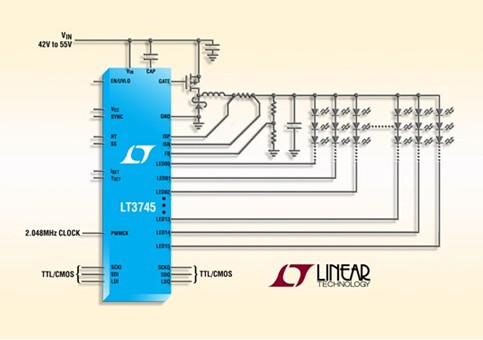

凌力爾特公司 (Linear Technology Corporation) 推出一個集成了55V 降壓型控制器的16通道LED驅動器LT3745。該LED 驅動器為每通道加電至 75mA LED 電流，可驅動高達36V的串聯LED，從而使該器件非常適用于諸如大型LED廣告牌等應用。每個通道都有單獨的 6 位點校正電流調節和12位灰度等級PWM調光。加上0.5μs 的最短LED接通時間，LT3745提供了非常寬的動態對比度。點校正及灰度等級均可通過 TTL/CMOS 邏輯電路中的一個串行接口獲得。LT3745 的 60V 至55V輸入電壓范圍非常適用于商用和工業設計中的寬輸入電源范圍，一般在12V至48V之間。最少的外部組件加上6mm x 6mm QFN封裝可為多通道 LED 應用提供占板面積高度緊湊的解決方案。
LT3745 的內部降壓型控制器產生一個略高于并聯LED串的自適應總線電壓，以提供超過90%的效率。16 個單獨的線性電流吸收器穩壓和調制每一個 LED 串，從而能以占板面積緊湊的解決方案提供豐富的功能。LT3745 對開路/ 短路LED 和過熱故障執行了全面的診斷和保護功能，故障狀態通過串行數據接口發送。30MHz 全緩沖、轉換速率平衡、可級聯的串行數據接口使LT3745非常適用于大屏幕LCD動態背光照明以及全彩色LED顯示器。
