【導讀】理論上，人們可以簡單地將測試儀連接到兩個傳感器的輸出，讀取輸出電壓并將其轉換為有效的溫度和磁場測量結果。當然，使用微控制器，操作更簡單，并且還可以將數據存儲在內存中。兩個傳感器提供的電壓必須使用適當?shù)墓睫D換為各自的物理量。
現在我們可以談談數字溫度計和磁場檢測器的兩個電路圖如何與LM35和OH49E集成電路配合使用（圖4）。

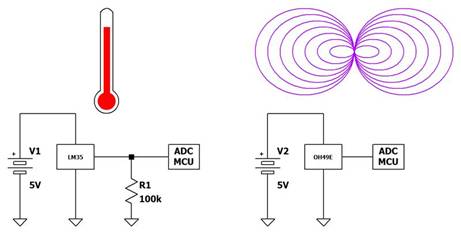

圖 4：溫度傳感器和磁場檢測器的示意圖（Giovanni Di Maria）
兩個圖均提供 5 V 電源。輸出端子必須連接到微控制器的 ADC。電阻R1根據LM35數據手冊計算得出，其關系式如下：
理論上，人們可以簡單地將測試儀連接到兩個傳感器的輸出，讀取輸出電壓并將其轉換為有效的溫度和磁場測量結果。當然，使用微控制器，操作更簡單，并且還可以將數據存儲在內存中。兩個傳感器提供的電壓必須使用適當?shù)墓睫D換為各自的物理量。
在以 5 V參考電壓運行且具有 10 位 ADC 的系統中，使用 LM35 計算溫度的公式如下：
在具有 5V 參考電壓和 10 位 ADC 的系統中，可以使用以下公式確定使用 OH49E 集成電路的磁場：
還應該記住，1 特斯拉 = 10,000 高斯，因此可以輕松完成此轉換。
