電容讓交流電通過的同時對交流電流起到阻礙的作用，就同電阻阻礙電流一樣，所以在大部分的電路分析中，能夠?qū)㈦娙菰陔娐分械淖饔卯斪饕粋€“特殊”電阻來等效理解，稱為容抗。
在交流電的頻率不同和電容器容量大小不同的情況下，電容器對交流電的阻礙作用——容抗也不一樣。
1、容抗計算公式
電容器的容抗用XC表示，容抗XC的大小由下列公式計算(通過這一計算公式可以更為全面地理解容抗與頻率、容量之間的關系)：
式中：π為常數(shù);f為交流信號的頻率，單位為Hz(赫茲);C為電容器的容量，單位為F(法拉)。
電容器容抗等效理解方法

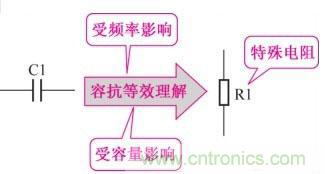

根據(jù)上述內(nèi)容可以將電容等效成一個“電阻”(當然是一個受頻率高低、容量大小影響的特殊電阻)，如圖1-30所示，這時可以用分析電阻電路的一套方法來理解電容電路的工作原理，這是電路分析中常用的等效理解方法。等效理解的目的是為了方便電路分析和對工作原理的理解。
圖1-30 電容器容抗等效理解示意圖
2、容抗、頻率、容量三者關系

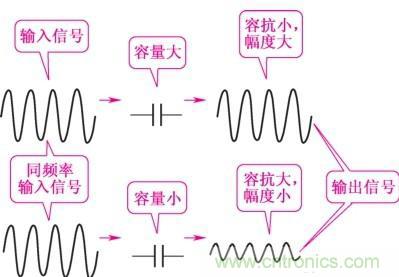

容抗與頻率、容量相關。圖1-31所示是頻率一定時容抗與容量之間關系的示意圖。
圖1-31 頻率一定時容抗與容量之間關系的示意圖

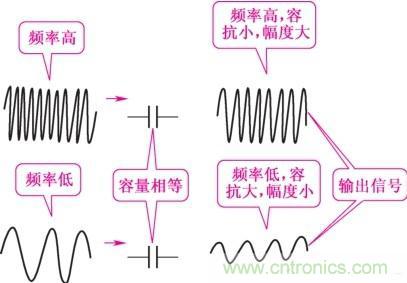

圖1-32所示是容量一定時容抗與頻率之間關系的示意圖。

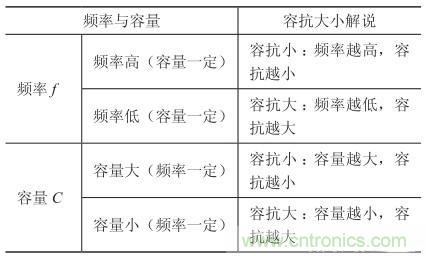

表1-2給出了容抗、頻率、容量三者之間關系的小結(jié)。
