【導(dǎo)讀】導(dǎo)電塑料電位器的電阻體上需要通過(guò)錫焊連接，從而引出電極，焊點(diǎn)的好壞會(huì)嚴(yán)重影響電位器的整體質(zhì)量，必須注意不能產(chǎn)生虛焊。那么避免虛焊的最直接、最根本的方法是什么呢？如何防止對(duì)導(dǎo)電塑料電位器電阻造成虛焊呢？要注意哪些關(guān)鍵點(diǎn)呢？

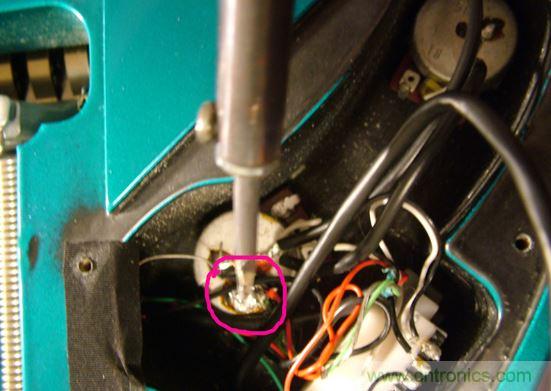

導(dǎo)電塑料電位器的電阻體上需要通過(guò)錫焊連接，從而引出電極，焊點(diǎn)的好壞會(huì)嚴(yán)重影響電位器的整體質(zhì)量，必須注意不能產(chǎn)生虛焊。虛焊就是虛假的焊點(diǎn)，看似有焊點(diǎn)，實(shí)則未焊住。電位器焊腳上的這些虛焊點(diǎn)，時(shí)通時(shí)斷，由此引起的故障時(shí)有時(shí)無(wú)，且不易查找和排除。為避免和防止電位器焊接的虛焊現(xiàn)象，主要應(yīng)注意以下幾點(diǎn)：
1、經(jīng)常擦拭，進(jìn)而保持烙鐵頭部的清潔。因?yàn)橥姷碾娎予F頭長(zhǎng)期處于高溫狀態(tài)，其表面很容易氧化或燒死，使烙鐵頭導(dǎo)熱性能變差而影響焊接質(zhì)量。因此，可用濕布或濕海綿擦烙鐵頭上的雜質(zhì)，溫度過(guò)高時(shí)，可暫時(shí)拔下插頭或蘸松香降溫，隨時(shí)使烙鐵頭上掛錫良好。
2、上錫注意事項(xiàng)：若焊件和焊點(diǎn)表面帶有銹漬、污垢或氧化物，應(yīng)在焊接之前清理干凈，才能給焊件或焊點(diǎn)表面鍍上錫。
3、焊接的溫度要適當(dāng)，不能過(guò)高、不能過(guò)低。為了使溫度適當(dāng)，應(yīng)根據(jù)電位器的大小選用功率合適的電烙鐵，當(dāng)選用的電烙鐵的功率一定時(shí)，應(yīng)注意控制加熱時(shí)間的長(zhǎng)短。當(dāng)焊錫從烙鐵頭上自動(dòng)散落到被焊物上時(shí)，說(shuō)明加熱時(shí)間已足夠。此時(shí)迅速移開烙鐵頭，被焊處留下一個(gè)圓滑的焊點(diǎn)。若移開電烙鐵后，被焊處一點(diǎn)錫不留或留下很少，則說(shuō)明加熱時(shí)間太短、溫度不夠或被焊物太臟;若移開電烙鐵前，焊錫就往下流，則表明加熱時(shí)間太長(zhǎng)，溫度過(guò)高。一般烙鐵頭的溫度控制在使焊劑熔化較快又不冒煙時(shí)為最佳焊接溫度。
4、上錫的量要適中?？梢愿鶕?jù)所需焊點(diǎn)的大小來(lái)決定電烙鐵的蘸錫量，使焊錫足夠包裹住被焊韌，形成一個(gè)大小合適且圓滑的焊點(diǎn)。焊點(diǎn)也不是錫多、錫大為好，相反，這種焊點(diǎn)虛焊的可能性更大，有可能是焊錫堆積在上面，而不是焊在上面。若一次上錫量不夠，可再次補(bǔ)焊，但須待前次上的錫一同被熔化后再移開電烙鐵;若一次上錫量太多，可用烙鐵頭帶走適量。
5、焊接時(shí)間要控制好，不能過(guò)長(zhǎng)。焊接時(shí)間的恰當(dāng)運(yùn)用也是焊接技藝的重要環(huán)節(jié)。如果是印制電路板的焊接，一般以2～3S為宜。焊接時(shí)間過(guò)長(zhǎng)，焊料中的焊劑完全揮發(fā)，失去助焊作用，使焊點(diǎn)表面氧化，造成焊點(diǎn)表面粗糙、發(fā)黑、不光亮、帶毛刺或流動(dòng)等缺陷。同時(shí)，焊接時(shí)間過(guò)長(zhǎng)、溫度過(guò)高，還容易燙壞元器件或印制電路板的銅箔。若焊接時(shí)間過(guò)短，又達(dá)不到焊接溫度，焊錫不能充分熔化，影響焊劑的潤(rùn)濕，易造成虛焊。
6、焊接點(diǎn)凝固的過(guò)程中，切記不要用手觸碰焊接點(diǎn)。焊接點(diǎn)在未完全凝固前，即使有很小的振動(dòng)也會(huì)使焊點(diǎn)變形，引起虛焊。因此，在烙鐵頭撤離之前對(duì)焊接件要予以固定，如用鑷子夾持，或烙鐵頭撤離之后快速用嘴吹氣，采取這些做法的目的，就是縮短焊點(diǎn)凝固的時(shí)間。
7、當(dāng)一個(gè)焊接點(diǎn)完成焊接時(shí)，烙鐵頭撤離角度的選取也是尤為重要的。當(dāng)烙鐵頭沿斜上方撤離時(shí)，烙鐵頭上帶走少量的錫珠，它可形成圓滑的焊點(diǎn);當(dāng)烙鐵頭垂直向上撤離時(shí)，可形成拉尖毛刺的焊點(diǎn);當(dāng)烙鐵頭以水平方向撤離時(shí)，烙鐵頭可帶走大部分錫珠。
綜上，避免虛焊的最直接、最根本的方法，還是要做好焊前清理工作，清理最好不要用焊錫膏，因?yàn)樗兴嵝圆牧?，有可能以后?huì)腐蝕電位器引腳，造成虛焊。清理掉氧化物后，給焊面先上錫，再焊接就容易了，也不易產(chǎn)生虛焊。還應(yīng)在電位器的引腳上掛上錫，并掌握好焊接時(shí)間，這樣才能保證錫焊質(zhì)量，從而保障整個(gè)電位器的質(zhì)量。
