【導讀】電容在EMC設計中非常重要，也是我們常用的濾波元件！大家對電容的使用并不是很明確！這里小編將把電容濾波在EMC設計的兩個要點重點講解一下！

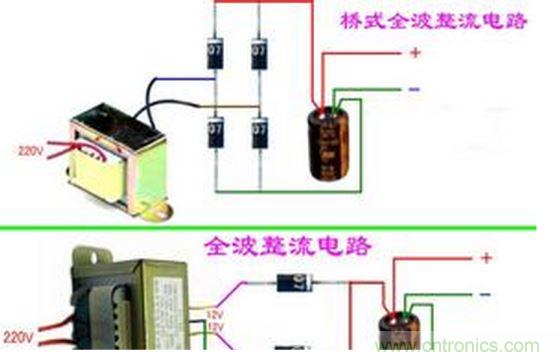

電容在EMC設計中非常重要，也是我們常用的濾波元件!大家對電容的使用并不是很明確!這里把電容濾波的兩個要點介紹一下：
1、電容濾波是有頻段的，很多人以為電容是越大越好，其實不然，每個電容有一定的濾波頻段，大電容濾低頻，小電容濾高頻，主要是根據電容的諧振頻點來決定，電容在諧振頻率點處有最佳的濾波效果!在以諧振點為中心的一段頻段之內有較好的濾波效果，其他部分濾波效果不佳!
電容的諧振點與電容的容值以及 ESL(等效串聯電感)相關，具體大家可以查一下網上資料，以及會議學校學習串聯諧振電路的理論分析就會知道!通常我們建議在電源端口增加UF級別電容來濾波幾百 KHZ到5MHZ之間的差模干擾，原因就是UF級別電容諧振點在1MHZ左右。
另外建議加在高頻數字電路上我們建議加1nF貼片電容，原因就是1nf電容的諧振頻率在100MHZ之間，不同廠家諧振頻點有所不同，這樣比較好濾波幾十MHZ到200MHZ干擾，有利與EMI問題解決!
2、電容選好了，不代表就能濾除干擾!河水泛濫，到達高水位，這時我們往往會增加一條溝渠引流，那么引到的地方必須是一個低水位的，如果引到一個高水位的水庫的話，反而會引起水倒灌，抬高水位。電容濾波與治水問題是一樣得，電容只是起到一個溝渠得作用，能否濾波還取決與電容接的地上干擾的大小。我們經常發現工程師解決干擾問題加電容沒有效果，有很大程度是地上干擾本身很大!反而把地上干擾引到信號或電源上來!大家需要注意，地上干擾在有些情況小并不是最小的!所以我們強調濾波有一個重要的基礎，就是所接的地要干擾小，就是通常說的“靜地”。
所以說，我們采取電容濾波時要達到濾波效果，必須選取合適的電容以及接干擾比較小的地!電容可以根據器件手冊與經驗，干擾小的地可以在調試時采取儀器方法，有經驗工程師在前期原理圖以及PCB時要考慮。
