【導讀】計算機中存在電磁干擾嗎？什么部件受影響最嚴重？為什么會產生電磁干擾？怎樣解決？本文將逐個為讀者解答。
計算機中的電磁干擾是非常嚴重的。若把一個調幅收音機靠近一臺計算機時，你就會聽到許多雜亂無章的嘈雜聲。事實上，當計算機時鐘頻率高達幾百兆赫時，對調靶咚音機的影響則是顯而易見的。圖呈現的是用數字插腳將電磁干擾引向印制電路板的一種方法。其中的鐵氧體磁環起到射頻腔的作用，以在甚高頻和超高頻區間消除電磁干擾。由于濾波是雙向的，所以它在削弱傳出電磁干擾的同時也減弱了輸入計算機的電磁干擾?！?br />
計算機噪聲的第一個影響是顯示器。原因有二：首先，偏轉電路趨向于在較低的頻率下運行（低于40kHz），這普遍小于其他系統的頻率。而且它還會發生共振；其次，那些偏轉電路趨向于高功率。解決這個問題的方法就是放置屏蔽電路將電路屏蔽起來，并在數據線上放置共模模式的濾波電路（電阻）。

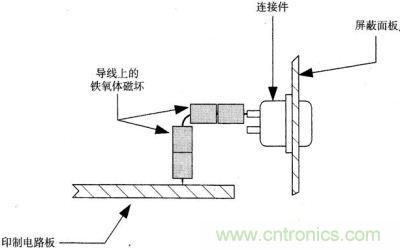

圖題：裝有鐵氧體磁環的計算機連接器
