為什么高速信號ESD設置要flow-through

發布時間:2021-10-21 來源:Leiditech 責任編輯:wenwei

【導讀】目前的芯片工藝越來越精密,主IC都到納米級別了,具有極薄光刻技術和極易受到 ESD 影響的柵極氧化物的先進技術,所以IC的防靜電能力主要是保護自身在生產運輸和安裝過程中不受損壞。



防靜電需求



目前的芯片工藝越來越精密,主IC都到納米級別了,具有極薄光刻技術和極易受到 ESD 影響的柵極氧化物的先進技術,所以IC的防靜電能力主要是保護自身在生產運輸和安裝過程中不受損壞。



其次具有高元件密度的 PCB 的集成電子板有助于 ESD 耦合和傳播,所以整機中ESD現象時常發生。



為什么IC 制造商不愿意制造強大的嵌入式 ESD 保護二極管,因為它們需要大量先進且昂貴的技術的有效面積,防靜電不同于別的芯片工藝,靜電瞬間電流有數十安培,必須通過有效的芯片面積來防護,不是尖端工藝能解決的。



高速信號芯片防靜電特點



ESD 保護器件的寄生電容必須足夠低,以允許高速信號傳輸而不會降級。



ESD 保護器件的高寄生電容會增加過多的信號上升/下降時間并阻止通信,從而丟包。

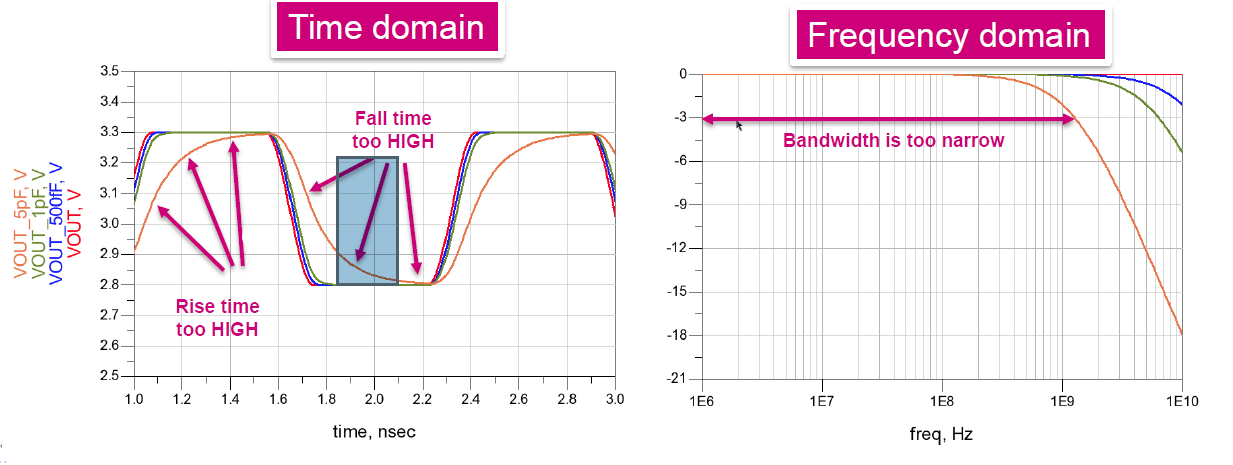

以下是以電容置于高速信號線對信號的影響圖形。



為什么高速信號ESD設置要flow-through

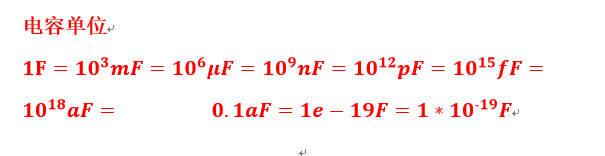

很多人不清楚這個電容的換算,也可以參考下面的圖片



為什么高速信號ESD設置要flow-through

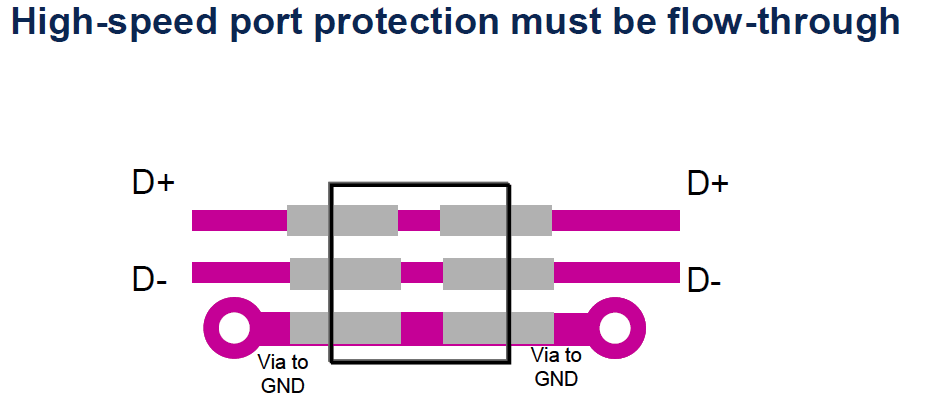

如何保證線路上的寄生電容足夠小,而且走線也不影響差分信號阻抗匹配?



首先要選擇電容足夠小的ESD器件,其次是要合理布線。



在盡可能情況下,選擇DFN封裝的ESD器件,如雷卯電子ULC0524P ULC0511CDN這類超低電容的器件。



為什么高速信號ESD設置要flow-through



如何看懂ESD器件參數?



一般入門級只要看懂動作電壓Vbr,電容Cj,箝位電壓Vc即可。

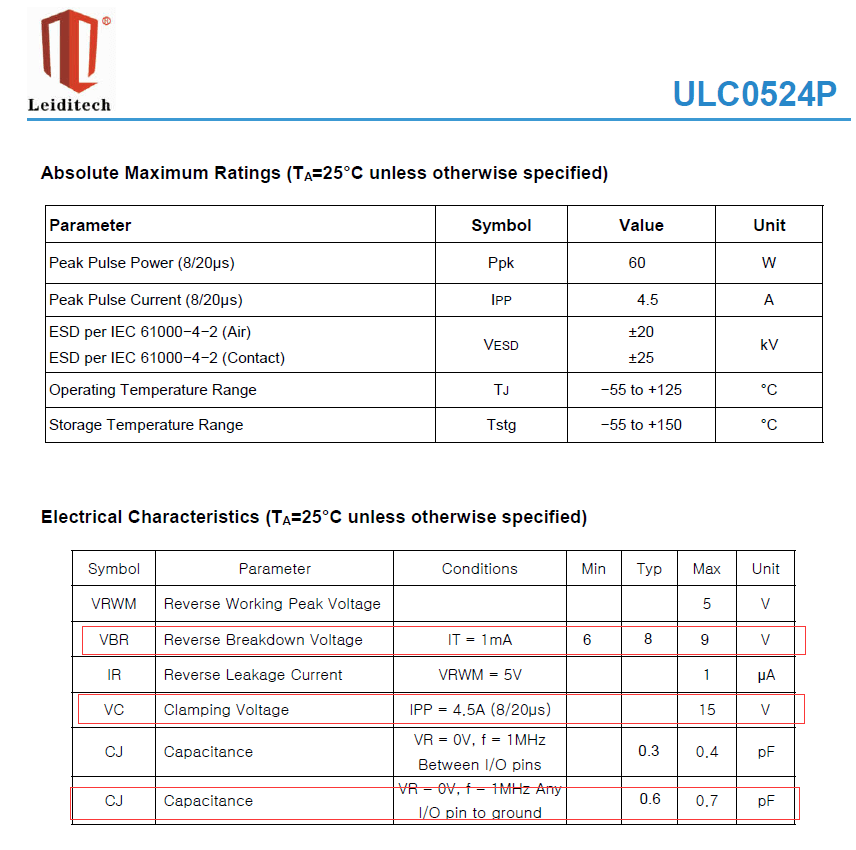

以下規格書為示例。



為什么高速信號ESD設置要flow-through



DFN封裝技術越來越成熟,封裝速度快,體積小,雷卯提供了越來越多的防靜電DFN封裝器件,DFN1006 DFN1610 DFN2020 DFN1616 DFN2010 DFN2510 DFN3310 等,最多支持10路的高速信號靜電保護。
