【導讀】反向電流可能損壞您的電路。本文介紹以下3種常見的方法可以防止反向電流：使用 二極管、MOSFET和負載開關。
Q：系統中的反向電流保護是什么？
在特定電路配置下，輸出電壓有時可能會高于輸入電壓。這將導致反向電流狀況，并可能損壞您的電路。那么，應該如何防止反向電流的損害呢？
以下有3種常見的方法可以防止反向電流：使用 二極管、MOSFET和負載開關。

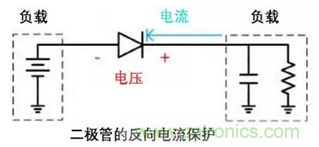

二極管
二極管提供最簡單且最便宜的反向電流保護方法。 但是，對于典型的二極管，二極管上的正向壓降將Vcc限制在0.6V-0.8V，并增加了系統的功耗。
您可以選擇肖特基二極管以減少正向壓降，但它們比較昂貴，而且有較多的反向電流泄漏。
MOSFETS（MOS管）
如下圖所示，這是使用2個MOS管串聯的方法。在MOS管關閉時，可以阻止從兩個方向上來的電流。 MOS管的壓降低于二極管解決方案，但這種方法的缺點是需要占用更多的電路板空間。

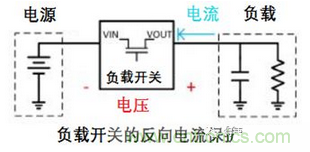

負載開關
與MOS管一樣，負載開關可在關閉時阻止兩個方向上的電流。 它們還減少了占板面積和BOM數量。
例如，Texas Instruments 的 TPS22963C 負載開關就是用于反向電流保護電路的。

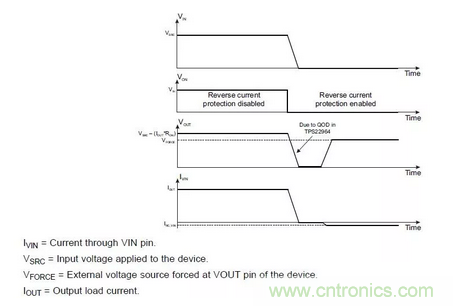

在通過ON引腳禁用器件并且VOUT被強制為外部電壓后，只有非常少量的電流將從VOUT流向VIN。 這將防止在外部電壓的電源上產生任何額外的電流負載。
