【導讀】鉗位二極管其實就是TVS管，也就是瞬態抑制二極管的簡稱(Transient Voltage Suppressor)。它是在穩壓二極管的基礎上發展而來的，是一種二極管形式的新型高效能保護器件,也就是限壓型的過壓保護器件。
鉗位二極管其實就是TVS管，也就是瞬態抑制二極管的簡稱(Transient Voltage Suppressor)。它是在穩壓二極管的基礎上發展而來的，是一種二極管形式的新型高效能保護器件,也就是限壓型的過壓保護器件。
TVS通常采用二二極管式的軸向|線封裝結構，也有貼片的，TVS的核心單元是芯片，芯片有單極型和雙極型兩種結構，單極型TVS有一 個PN結，雙極型TVS有兩個PN結。單極性只對一個方向的浪涌電壓沖擊起保護作用，雙極性。
瞬態二極管對相反的極性浪涌電壓沖擊都起保護作用，相當于兩只穩壓管反向串聯。這種管突出的特點就是具有擊穿電壓低、響應時間為幾十ps數量級、漏電流小、瞬態功率大、 無噪聲等特點，因此在信號系統內得到廣泛的應用及認可。

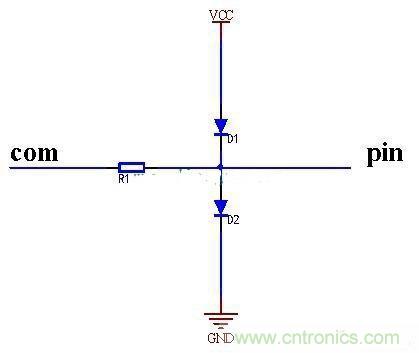

下面來先了解一下兩個-二極管反向串聯時候是怎工作的，如下圖D1和D2兩個-二極管反向串聯在一起， 這屬于鉗位保護電路，也有利用這種鉗位來取過零信號,在鉗位電路中，二極管負極接地，則正極端電路被鉗位零電位以下;工作時候一次只能有一個二極管導通，而另一個處于截止狀態，那么它的正反向壓降就會被鉗制在二 極管正向?qū)▔航?.5-0.7 (假如導通壓降是此)以下，從而起到保護電路的目的。

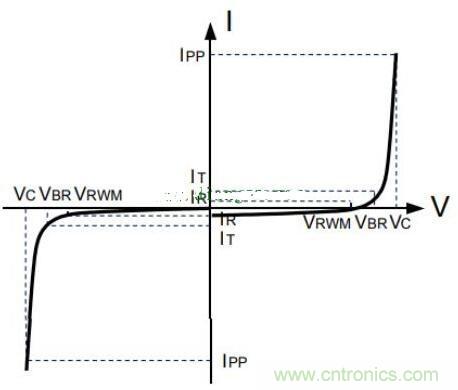

如下圖是TVS管的電壓--電流特性。在浪涌電壓的作用下，TVS管兩極之間電壓由額定反向關斷電壓VWM_上升到擊穿電壓VBR時被擊穿，出現了擊穿電流,，于是流過TVS管的電流將達到峰值脈沖電流IPP ,其兩端的電壓也被鉗位于預定的最大鉗位電壓VC以下。其后隨著脈沖電流按指數衰減，TVS 管兩極的電壓也不斷下降，最后恢復到初態,這就是TVS管抑制浪涌電流脈沖功率，保護電子器件的原理。
