【導讀】學電氣的童鞋都會碰到電動機缺相的情況，但是如何去保護電動機缺相的情況呢？這必須要在徹底了解電動機缺相保護電路原理的基礎上才能設計出相關的電路保護，你說對吧？

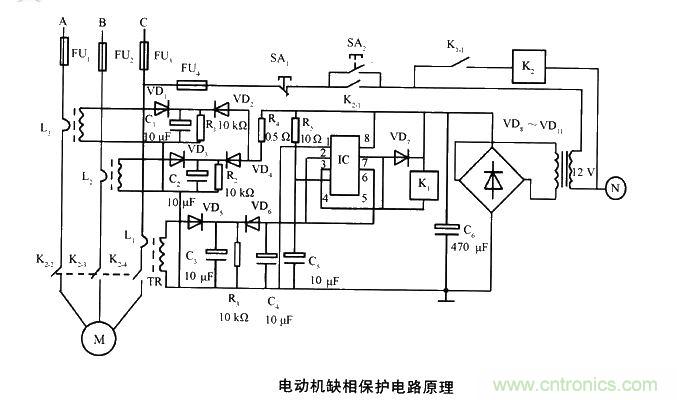

電動機缺相保護電路原理圖：
M是三相電動機，A、B、C是三相供電線路，N是中線。L1、L2、L3是3個電流互感器。TR是供NE555工作的小功率降壓電源變壓器。由IC構成的單穩延時電路，是受三相電流互感器輸出控制。K1是小功率繼電器，用于控制交流接觸器K2。SA1是手動斷電按鈕開關，SA2是手動通電按鈕開關。C1～C5均為10 uF／25 V電容。C 4 7 0 pF／ 1 6 V。
正常情況下，SA2按通后Κ，吸動向M提供三相電。同時，IC加直流電源電壓12 V，其2腳與4腳、6腳電位由于C5的充電而使電位上升，3腳與7腳輸出低電平，K1吸動，K2也吸動。過0．1s左右，IC的2腳、6腳及4腳充電至高電平，K1和K2繼續吸動，向M供三相平衡電。這時L1至L3初級分別流過三相電流，各自次級有輸出電壓，使IC的2腳與6腳保持高電平，因此保護電路不動作，不影響M正常運行。
如果三相供電只要有一相缺失時，L1至L3的次級相應有零電壓出現。這樣就會使IC的2腳與6腳始終為低電平，因此3腳與7腳輸出高電平，使K1和K2相繼釋放，M斷電得到保護。
