中心議題：
- 三種HDMI端口ESD保護方案對比
HDMI在單條線纜上結合音頻與視頻協定的高速數字?jǐn)?shù)據接口，在手機、計算機等眾多設備之間互連廣泛，有哪些方案可以保證HDMI端口ESD保護的有效性，同時又不影響信號的完整性呢？本文集合了三種安森美最新的HDMI端口ESD防護方案。
高清多媒體接口 (HDMI)是一種在單條線纜上結合音頻與視頻協定的高速數字?jǐn)?shù)據接口，能在手機、計算機、藍光播放機、機頂盒(STB)、汽車、液晶電視等眾多設備之間互連。

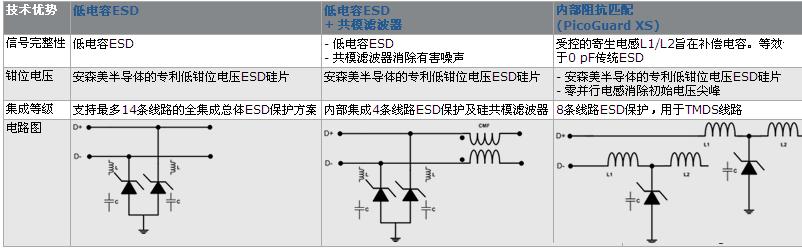

下圖為三種HDMI端口ESD保護方案：

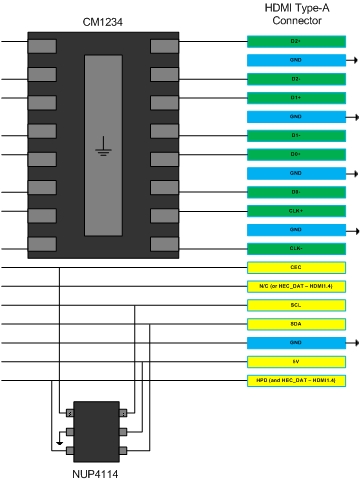

低電容ESD保護、低電容ESD + 共模濾波器、匹配內部阻抗ESD保護PicoGuard XS®
低電容ESD保護
特性/優勢
0.4 pF ESD保護
流經高速線路上的布線
業界領先的低鉗位電壓
ESD7004: 低電容ESD保護二極管 MG2040
MG2040：MediaGuard全集成方案、含以太網保護(HDMI1.4)、回驅電流保護
下頁內容：低電容ESD + 共模濾波器
[page]

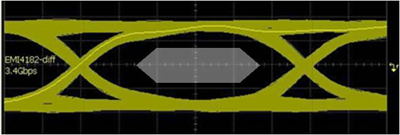

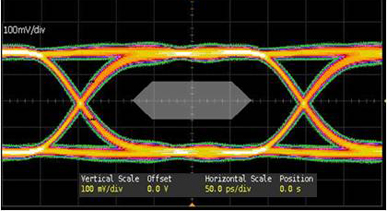

HDMI 1.3 & 1.4 = 3.4 Gbps 不帶ESD HDMI 1.3 & 1.4 = 3.4 Gbps 帶ESD
低電容ESD + 共模濾波器
特性/優勢
0.4 pF

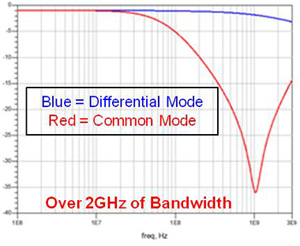

差模(DM)插入損耗 – 1.0 dB @ 500 MHz
共模(CM)抑制 – 15 dB @ 500 MHz
流經高速線路上的布線
業界領先的低鉗位電壓

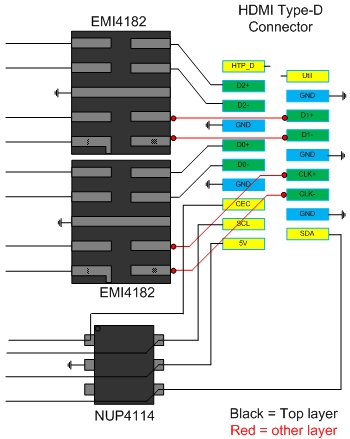

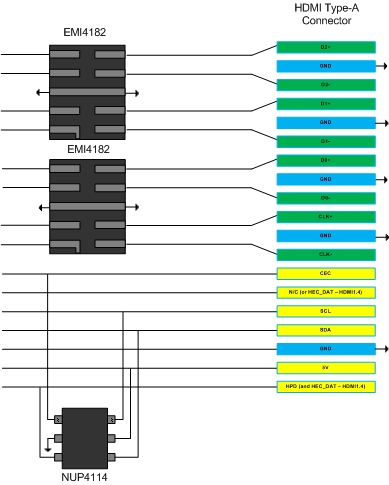

EMI4182: 集成ESD保護的共模濾波器

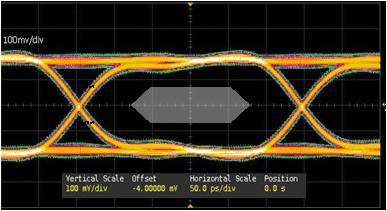

HDMI 1.3 & 1.4 = 3.4 Gbps
下頁內容：匹配內部阻抗ESD保護PicoGuard XS®
[page]

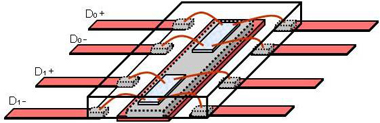

匹配內部阻抗ESD保護PicoGuard XS®
特性/優勢
100 Ω內部阻抗匹配
零并行電感 = 沒有線纜導致的ESD電壓尖峰
業界領先的低鉗位電壓
CM1234: PicoGuard XS® ESD 鉗位陣列
