【導讀】采用USB接口代替PCI卡，不僅降低了成本，而且可以提高管理平臺的易用性和可維護性。本文在VC++下實現的小區報警管理平臺的主要功能為：接收從用戶報警系統通過電話網絡傳輸來的報警信息，再將報警信息通過USB接口傳入監控主機，與預先存入ADO數據庫的用戶信息進行查找，確定具體用戶信息，以便及時對小區內警情進行處理。
電話網絡報警以其快捷有效的優點得到普遍的應用。已逐步成為計算機的主流接口的通用串行總線USB很好地適應了現代計算機多媒體功能的拓展。目前通用的報警平臺的接口是采用PCI卡價格貴，且不能即插即用。采用USB接口代替PCI卡，不僅降低了成本，而且可以提高管理平臺的易用性和可維護性。本文在VC++下實現的小區報警管理平臺的主要功能為：接收從用戶報警系統通過電話網絡傳輸來的報警信息，再將報警信息通過USB接口傳入監控主機，與預先存入ADO（Activex Data Objects）數據庫的用戶信息進行查找，確定具體用戶信息，以便及時對小區內警情進行處理。系統主要由接收報警信息預處理電路與PC機組成（如圖 1）。報警信息接收預處理電路通過接收電話網絡傳來的報警信息，并將報警信息格式化，再通過USB接口將信息傳送給PC機。PC機接收傳送回來的格式化信息，進行信息分析和差錯處理，確認格式正確后再與數據庫（ADO）中的用戶數據進行比對，將報警用戶的信息通過報警對話框彈出顯示。
圖1 系統結構框圖
系統硬件
前端電路主要由HT9032（FSK解調電路）、單片機AT89C81、模擬摘掛機電路、線路異常監測電路和EZ-USB FX2（CY7C68013(＄5.9800)）（USB接口電路）組成，見圖2。HT9032是一種FSK解碼芯片，引腳及功能與Freescale公司的 MC145447及EMC公司的EM92547A相兼容。圖3為其外圍電路以及與單片機的連接。
圖2 系統的前端電路

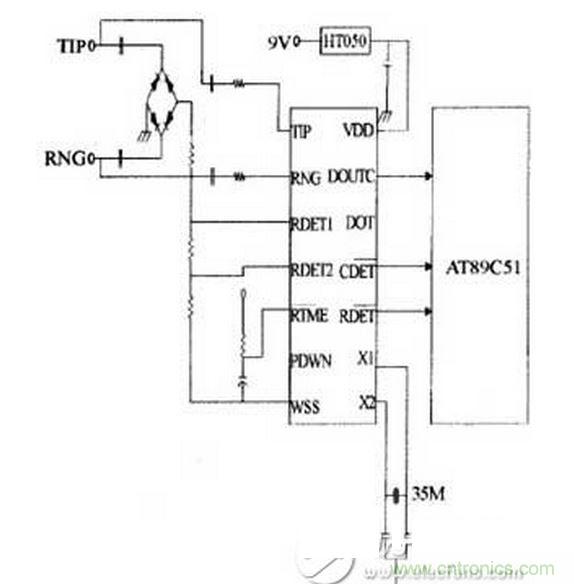

圖3 HT9032的電路連接圖
電話線上的直流和交流電壓都高于報警主機的電壓，需要在接口處加光耦，將程控交換機和報警器的電源隔離。要避免戶外斷線或戶外非法并機，并且報警器沒有摘機的情況下才報警。出現異常，光耦導通，集電極輸出低電平給單片機，進行異常報警中斷處理。用PNP的三極管控制繼電器常開端的吸合和打開。當單片機發出摘機信號時，給三極管的基極低電平，三極管導通，繼電器閉合，電話線兩端的電阻降至300 nΩ左右，從而實現模擬摘機。當單片機發出掛機信號時，給三極管的基極高電平，三極管截止，繼電器常開端打開，電阻上升至無窮，從而實現模擬掛機。
