產品特性：
- 設計輕巧
- 安裝簡易
- 濾波性能佳
應用范圍：
- 信息科技、醫療和工業設備
SCHURTER 生態環保型帶濾波器IEC輸入插頭系列增添帶有裝嵌導線式連接和電路板連接裝配式兩款版本。

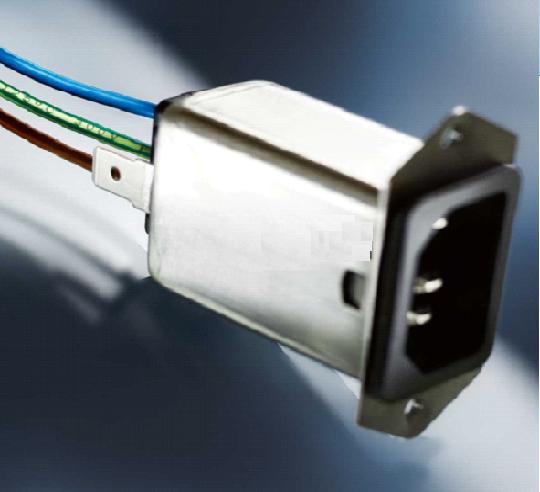

SCHURTER 生態環保設計5120系列, 帶電磁干擾濾波器的IEC C14輸入插座在原有多款不同安裝方式和連接端子的樣本外, 再另外提供帶裝嵌導線式連接和電路板連接裝配式兩種新配置版本；利用最輕巧的設計, 最簡易的安裝, 節省安裝時間和成本, 提供最佳的濾波性能。
現有版本提供傳統帶快速連接或焊接端子的螺絲或卡入式安裝方式，預成型的螺紋孔或鉚釘快速安裝風格設計提高裝配速率。最新引進的帶裝嵌導線式版本更加減少操作和附加成本，另外電路板連接式安裝版本提供卡腳安裝選擇，可安全的扣緊在電路板上，其地線連接采用快速連接端子連接到設備底座。
在信息科技、醫療和工業設備需要遵從高性能的電磁兼容驗證測試日益增加的同時，5120系列產品的金屬凸緣在面板開孔上提供最佳的屏蔽式防護。另外, 這緊湊型濾波器不使用灌封復合物，因此重量輕和更容易被回收利用。5120 系列產品已經通過了ENEC和cURus認證, 完全符合IEC 60950/EN 60601-1的辦公和醫療設備標準。其額定電流分別適用到10安培/250伏特 (ENEC/UL/CSA) 或15安培/125/250伏特 (UL/CSA)。
技術特點:
- IEC 60320標準C14或C18電源輸入裝置，帶電磁干擾濾波器
- 額定電流：可以達到10安培/250伏特（ENEC/UL/CSA）或15安培/125/250伏特 (UL/CSA)
- 前端或后端螺絲或鉚釘安裝方式 / 卡入式安裝
- 電路板安裝 / 帶裝嵌導線式連接 / 快速連接端子 / 焊接端子
- 標準和醫療兩種版本
- 有耐壓加強版本提供(X1, Y1)
網上資料:
產品規格書5120 - http://www.schurter.ch/pdf/english/typ_5120.pdf
產品規格書5120醫療版- http://www.schurter.ch/pdf/english/typ_5120_med.pdf
最新電磁兼容產品- http://www.schurter.ch/products/product_news.asp?sge=emc
電磁兼容產品- http://www.schurter.ch/products/emc_overview.asp?language_id=10
電源導入模塊帶濾波器產品選擇- http://www.schurter.ch/wwwsc/con_pg06.asp
