但是MEMS陀螺儀（gyroscope）的工作原理不是這樣的，因?yàn)橐梦C(jī)械技術在硅片襯底上加工出一個可轉動的結構可不是一件容易的事。MEMS陀螺儀利用科里奧利力——旋轉物體在有徑向運動時所受到的切向力。下面是導出科里奧利力的方法。有力學知識的讀者應該不難理解。

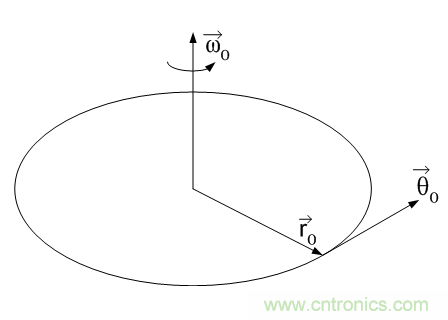

在空間設立動態坐標系（圖一）。用以下方程計算加速度可以得到三項，分別來自徑向加速、科里奧利加速度和向心加速度。
圖一、動態坐標系

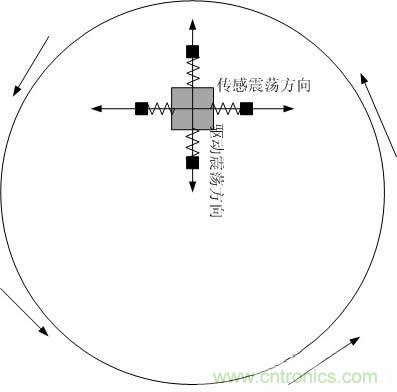

如果物體在圓盤上沒有徑向運動，科里奧利力就不會產生。因此，在MEMS陀螺儀的設計上，這個物體被驅動，不停地來回做徑向運動或者震蕩，與此對應的科里奧利力就是不停地在橫向來回變化，并有可能使物體在橫向作微小震蕩，相位正好與驅動力差90度。（圖二）MEMS陀螺儀通常有兩個方向的可移動電容板。徑向的電容板加震蕩電壓迫使物體作徑向運動（有點象加速度計中的自測試模式），橫向的電容板測量由于橫向科里奧利運動帶來的電容變化（就象加速度計測量加速度）。因?yàn)榭评飱W利力正比于角速度，所以由電容的變化可以計算出角速度。
圖二、MEMS陀螺儀的驅動和傳感

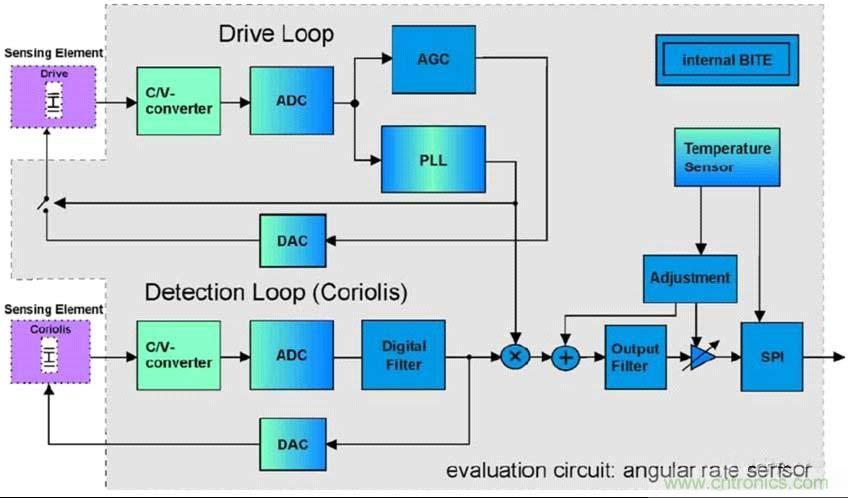

圖三是Z軸MEMS陀螺儀。它采用了閉合回路、數字輸出和傳感器芯片跟ASIC芯片分開平放連線的封裝方法。
圖三、BOSCH SMG 070原理圖
