關于振動板的運作（振動板的構造）
壓電聲音元件一定需要放入壓電振動板。這是由已形成電極的壓電陶瓷與黃銅、鎳等金屬板粘合而成的簡單構造。
壓電振動板的發聲機理

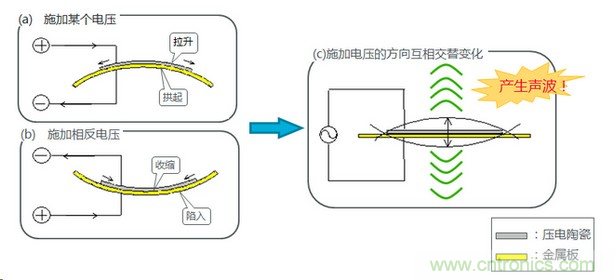

向壓電振動板施加電壓，壓電陶瓷會拉升，但粘合的金屬板不會伸縮而是彎曲（圖）。施以反向電壓，就會向相反方向彎曲（圖）。
輸入電壓方向相互變化的信號，就會反復出現和的交替狀態，產生聲波（圖）。
壓電振動板的發聲機理
利用外殼的共鳴效果，發出較大的聲音。

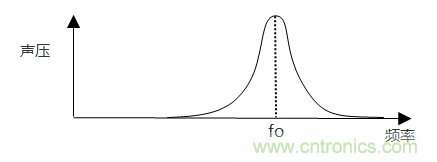

1. 振動板的聲壓峰值

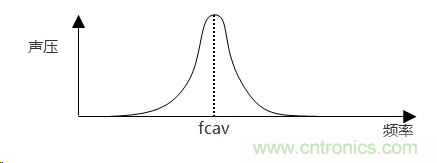

2. 外殼內放大的聲壓峰值

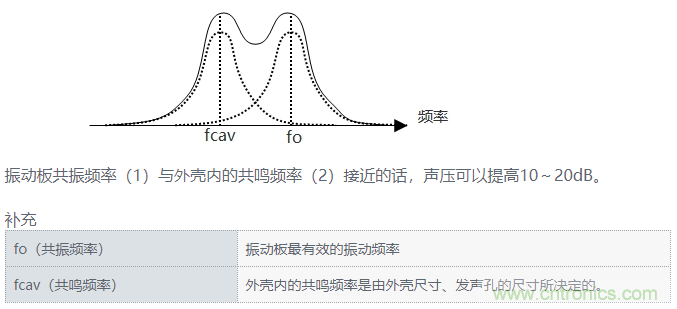

3. 基于共鳴效果聲壓增大10～20dB
關于他勵振式電路與自勵振式電路

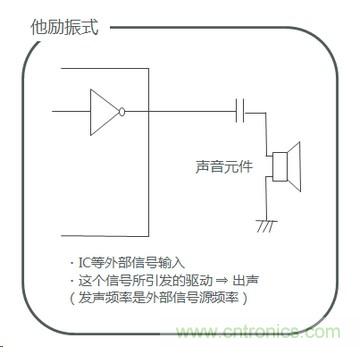

他勵振式電路
微型計算機的普及他勵振式成為主流
·IC等外部信號輸入
·這個信號所引發的驅動 → 出聲（發聲頻率是外部信號源頻率）

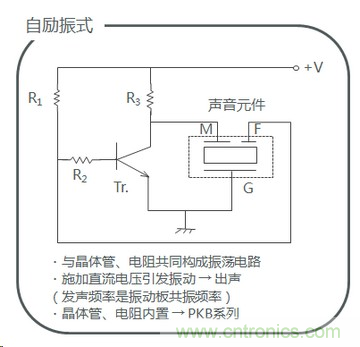

自勵振式電路
·與晶體管、電阻共同構成振蕩電路
·施加直流電壓引發振動 → 出聲（發聲頻率是振動板共振頻率）

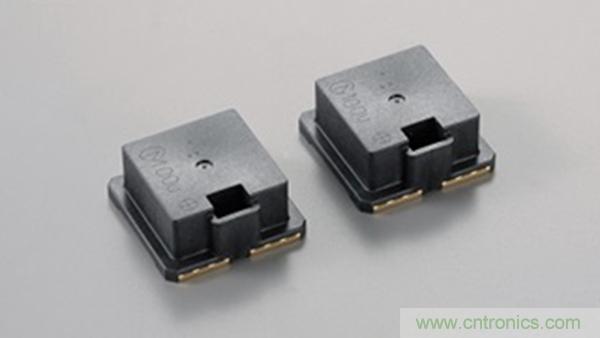

·晶體管、電阻內置 → PKB系列
