LED的接線方式——串聯，并聯和串并聯比較
電路的接線方式決定了電路正常工作所需的電壓和電流。下方兩條電路使用了五個LTST-C191KFKT的 LED。這是一個2V 20mA LED。如您所見，操作每種電路所需的電壓和電流之間存在顯著差異。

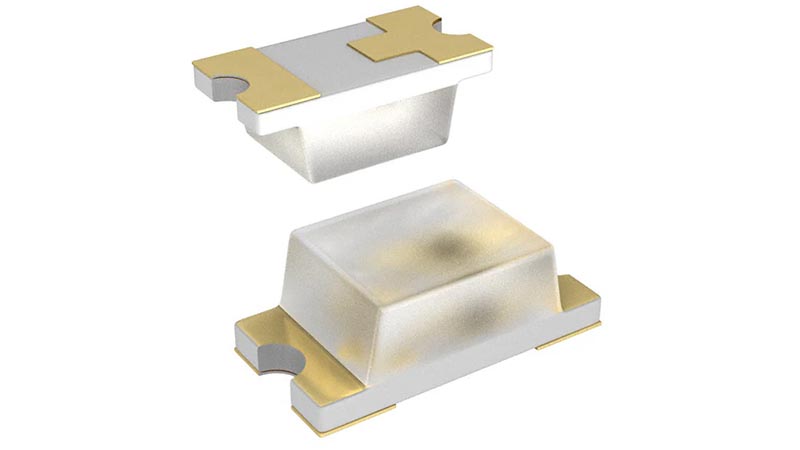

Lite-On的LTST-C191KFKT

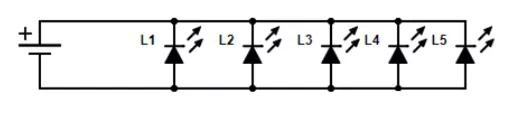

并聯
各并聯元件具有相同的電壓，但電流存在波動。*配圖有誤，請在文末點擊閱讀原文查看更新
電路總計2V@10mA

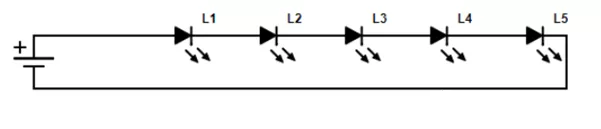

串聯
各串聯元件具有相同的電流，但電壓存在波動。
電路總計10V@20mA

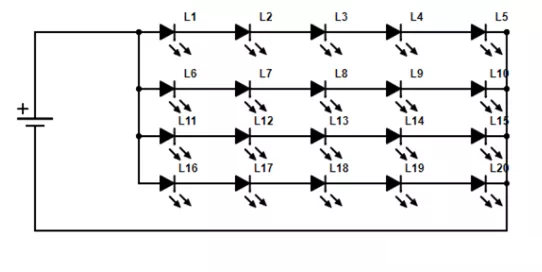

串并聯
一般說來，大多數LED照明都使用串并聯組合。
電路總計10V@100mA
理想情況下，出于可靠性和照明連續(xù)性考慮，最好將一個LED燈條串聯至恒流驅動器。而較長的LED燈條通常無法使用串聯電路，因為驅動LED燈條需要非常高的電壓，而且如果LED燈條中的一個LED燒壞，那么整個燈條都將熄滅。但如果采用組合式串并聯接線，則只有燈條的一部分熄滅，剩余部分仍會發(fā)光。
請注意，當一個LED或多個LED燒壞、損壞或從采用組合恒流電路的LED燈條中斷路時，剩余的LED也可能會損壞，因為對于其余的LED而言，原總固定電流可能過高。這是恒壓驅動更易于使用且通常優(yōu)先用于串并聯組合電路的另一個原因。
