【導讀】電解電容作為電子系統的“能量水庫”，在電源管理、信號耦合和濾波電路中扮演著不可替代的角色。其獨特的高容量體積比和電壓適應性使其成為工業設備、新能源系統和消費電子的核心元件。隨著固態化、高頻化技術突破，電解電容正突破壽命與頻率限制，而中美科技競爭加速了國產替代進程。本文將深入解析其技術原理、選型策略及全球產業競爭格局，為工程師提供前沿參考。
電解電容作為電子系統的“能量水庫”，在電源管理、信號耦合和濾波電路中扮演著不可替代的角色。其獨特的高容量體積比和電壓適應性使其成為工業設備、新能源系統和消費電子的核心元件。隨著固態化、高頻化技術突破，電解電容正突破壽命與頻率限制，而中美科技競爭加速了國產替代進程。本文將深入解析其技術原理、選型策略及全球產業競爭格局，為工程師提供前沿參考。
定義與核心原理
電解電容是一種通過電場儲能的無源元件，核心結構包含陽極（閥金屬箔）、電介質（金屬氧化物層）和陰極（電解質）。與傳統電容不同，其電介質是在閥金屬表面通過電化學氧化生成的極薄絕緣層（如Al?O?、Ta?O?），厚度僅納米級。這一特殊結構使其在同等體積下實現更高容量。
工作機理分為三步：
1. 陽極處理：鋁箔經蝕刻形成微米級凹凸表面，使有效面積擴大50-100倍，再通過化成工藝生成致密氧化層作為介質
2. 電荷存儲：施加電壓后，正電荷聚集在陽極氧化層界面，負離子在電解質側形成電荷平衡
3. 電流傳導：液態電解液或固態高分子提供離子導電通路，完成充放電回路（固態電容采用PEDOT等高分子，導電性提升10倍）
技術優勢與核心局限
不可替代的優勢

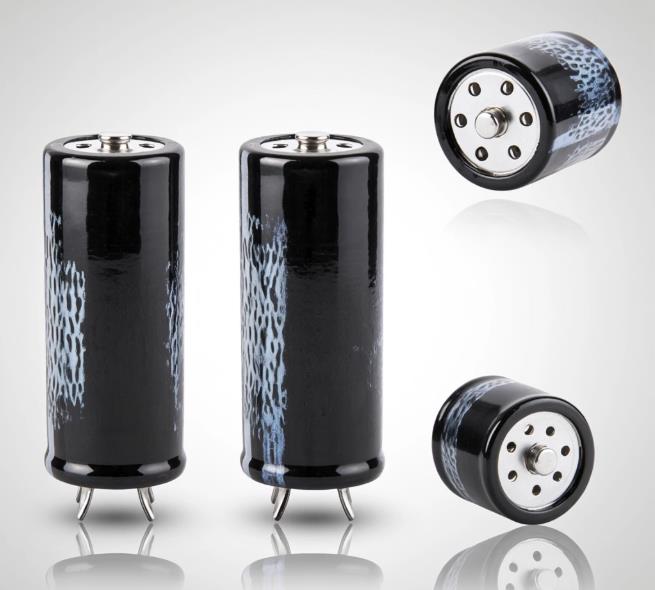

●高容量密度：螺栓式電容容量可達100，000μF，遠超陶瓷或薄膜電容（通常<100μF），特別適配工頻濾波與能量緩沖場景
●成本效益：?jiǎn)挝蝗葜党杀緝H為薄膜電容的1/5-1/10，在消費電子與工業電源中具顯著經濟性
●電壓覆蓋廣：從低壓貼片（4V）到超高壓螺栓（5600V），全面覆蓋新能源800V平臺需求
關鍵技術瓶頸
●壽命限制：液態電解質高溫?fù)]發導致容量衰減，105℃下壽命通常僅2000-8000小時（固態電容可提升3倍）
●溫度敏感性：遵循阿倫尼烏斯模型，溫度每升高10℃，壽命減半
●高頻阻抗：100kHz以上ESR急劇上升，需并聯MLCC補償
應用場景與技術需求演進
●新能源汽車：800V快充系統需5600V螺栓電容，要求耐125℃高溫與低ESR（≤5mΩ），平尚科技通過硅基電解液將容量衰減率控制在5% 以內
●智能座艙：多屏聯動需電容響應20A/1ms瞬時電流，電壓跌落需<±3%，銅基電極與低感封裝成關鍵技術
●光伏逆變器：15年壽命需求推動固態化技術，華威電子高壓系列通過2000小時滿負荷測試，容量衰減<5%
●醫療CT機：超高壓陶瓷電容（如TDK 50KV型號）用于X射線模塊，國產HVC電容以雙芯片串聯結構實現150KV耐壓突破
成本分析與選型要?jiǎng)t
成本結構深度解析
●材料占比：陽極箔（30%）、電解液（25%）、外殼與密封（20%）
●技術溢價：固態電容價格比液態高30-50%，但壽命延長3倍；汽車級電容因AEC-Q200認證增加20-40% 成本
●國產替代效益：平尚科技高頻電容較日系品牌價格低30%，已進入比亞迪供應鏈
選型核心準則
1. 電壓裕量設計：工作電壓≤80% 額定電壓（12V電路選16V以上），脈沖場景疊加峰值電壓
2. ESR高頻特性：開關電源選100kHz ESR<10mΩ 型號（如固態電容），工頻場景可放寬
3. 壽命計算模型：參考公式 $L=L_0 \times 2^{(105-T)/10}$ （$T$為實際溫度℃），設計冗余≥2倍
4. 高頻場景優化：并聯MLCC電容（如100μF電解+1μF陶瓷），抑制MHz級噪聲
5. 振動環境加固：車載設備選用Rubycon MXG等耐振系列，引腳點膠防斷裂
國內外頭部原廠對比與競爭格局

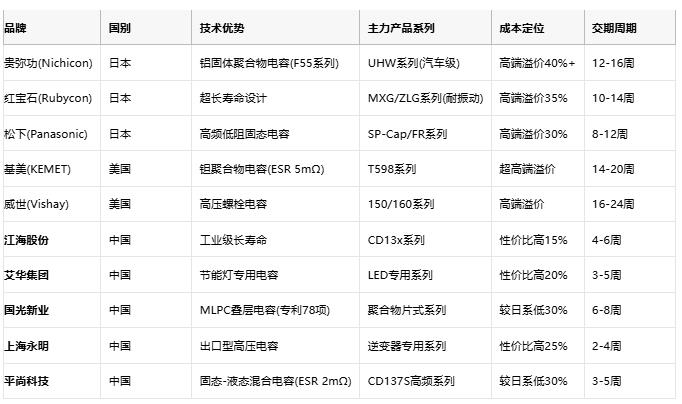

表：電解電容國際與國內頭部廠商綜合對比
國產化突破亮點：
●江海股份：國內鋁電解龍頭，年產能超20億只，與日立合資提升高壓技術
●國光新業：全球首發3.5mm×2.8mm 聚鋁電容，打破日企壟斷，價格從數美元降至1美元
●平尚科技：開發5600V螺栓電容，適配800V快充，紋波耐受提升40%
選型策略建議：
●高端醫療/汽車：優先日系Rubycon或Nichicon，確保15年壽命
●光伏/工控：選用江海股份或平尚科技，本土化服務響應快，交期縮短50%
●消費電子：立隆或豐賓電容性價比突出，支持±20%容差
總結：技術演進與國產替代的雙軌并行
電解電容的技術革新正沿固態化、高頻化和智能化三大路徑加速推進：導電高分子材料徹底解決漏液風險，銅電極工藝將ESR壓降至2mΩ@100kHz，而集成溫度傳感器的智能電容支持預測性維護。與此同時，國產廠商通過差異化創新實現彎道超車——HVC以雙芯片串聯結構突破150KV超高壓極限，國光新業以MLPC疊層技術改寫日系壟斷格局，平尚科技則以30%成本優勢切入華為與比亞迪供應鏈。未來五年，在AIGC服務器、800V電動車與低軌衛星電源需求驅動下，固態-液態混合電容與模塊化集成設計將成為競爭焦點。中國廠商憑借快速響應與技術迭代效率，有望在高端市場將份額從15%提升至35%，重塑全球產業格局。
