【導讀】排電阻是將多個電阻集成在單一封裝內的電子元器件，通過薄膜或厚膜工藝在陶瓷基板上制作電阻網絡，形成標準化阻值組合。其核心功能包括分壓、限流、阻抗匹配等，廣泛應用于信號調理、電源管理、傳感器接口等場景。
一、排電阻定義與工作原理
排電阻（Resistor Array）是將多個電阻集成在單一封裝內的電子元器件，通過薄膜或厚膜工藝在陶瓷基板上制作電阻網絡，形成標準化阻值組合。其核心功能包括分壓、限流、阻抗匹配等，廣泛應用于信號調理、電源管理、傳感器接口等場景。
工作原理：排電阻內部通過串聯或并聯電阻網絡實現預設阻值分配。例如，在分壓電路中，通過不同阻值組合調整輸出電壓；在總線終端匹配中，通過并聯電阻抑制信號反射。

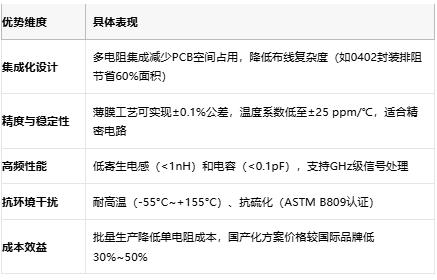

二、排電阻的核心優勢
三、應用場景與技術需求
1. 汽車電子
● BMS電流檢測：銅排分流器（如Suncall車規級產品）實現±1%精度電流測量，耐溫170°C9；
● ECU信號調理：AEC-Q200認證排阻用于發動機控制單元（如Vishay ACAS AT系列）6。
2. 工業控制
● PLC模擬輸入：耐硫化排阻（TCR≤50 ppm/℃）適應化工環境28；
● 變頻器驅動：0805封裝排阻需滿足500V耐壓及高脈沖功率（如富捷FRH系列）4。
3. 消費電子
● 智能手機射頻前端：高頻排阻（ESD防護1000V）用于天線匹配電路6；
● IoT設備電源管理：低ESR（等效串聯電阻<10mΩ）排阻提升能效3。
四、成本與選型要?jiǎng)t

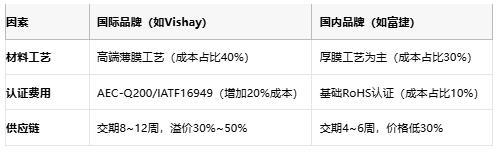

1. 成本影響因素
2. 選型核心原則
● 阻值與精度：根據電路需求選擇±0.1%（精密測量）或±5%（通用場景）58；
● 功率與散熱：額定功率需預留50%余量，高溫環境優選大封裝（如1206）58；
● 環境適應性：汽車電子需AEC-Q200認證，工業場景需抗硫化設計69；
● 高頻特性：選擇低寄生電感型號（如Vishay ACAS系列）6。
五、頭部原廠對比分析

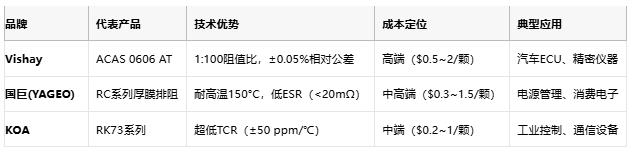

1. 國際品牌

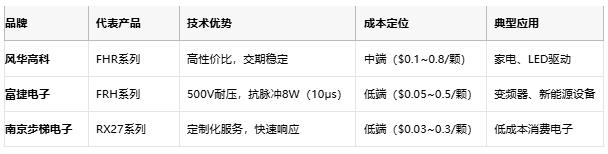

2. 國內品牌
六、未來趨勢與選型建議
1. 技術趨勢：
● 高集成化：多阻值組合+溫度補償功能集成（如Vishay智能排阻）6；
● 高頻化：支持毫米波頻段（>30GHz）的薄膜排阻需求增長610。
2. 選型策略：
● 汽車/工業場景：優先選擇Vishay、國巨等AEC-Q200認證產品；
● 消費電子：國產風華高科、富捷電子提供高性價比方案；
● 高頻應用：采用Vishay ACAS系列或KOA RK73系列低寄生電感型號36。
3. 供應鏈管理：
● 國際品牌備貨周期長，需提前3個月規劃；
● 國內品牌支持小批量定制，適合快速迭代項目47。
結語
排電阻作為電子系統的“隱形基石”，其選型需在性能、成本與供應鏈效率間取得平衡。國際品牌憑借高精度與可靠性主導汽車與高端工業市場，而國產廠商通過成本優勢與快速響應搶占消費電子與新能源領域。未來，隨著智能化與高頻化需求升級，排電阻技術將向更高集成度與更嚴苛環境適應性演進，推動電子系統性能的全面提升。
