【導讀】國內生產延時繼電器廠家及型號太多，大家在購買和使用閱讀電路圖紙過程中，怎樣看一個繼電器是斷電延時還是得電延時繼電器呢？下面給大家介紹一種繼電器選型方法，另外還將介紹其工作原理。
斷電延時時間繼電器的觸點，是在繼電器通電工作后觸點動作，繼電器斷電后，延時時間到達預置設定的時間觸點恢復原始狀態。
通電延時時間繼電器的觸點，在繼電器通電工作后，延時時間到達設定的時間觸點動作。繼電器斷電后觸點恢復原始狀態。

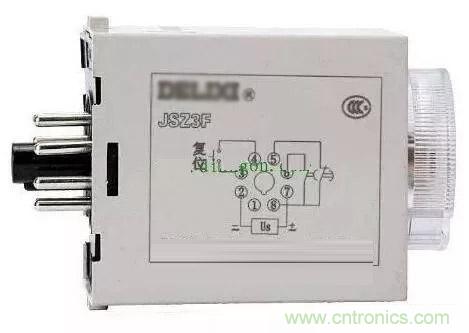

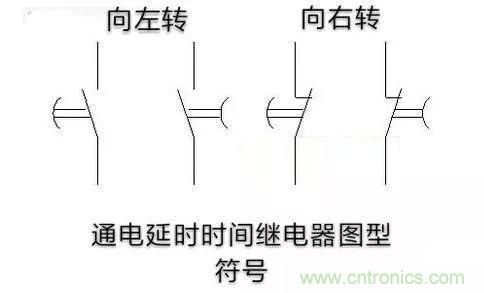

國內生產延時繼電器廠家及型號太多，大家在購買和使用閱讀電路圖紙過程中，怎樣看一個繼電器是斷電延時還是得電延時繼電器呢？下面給大家介紹一種看繼電器外殼印制的電器符號來判別。在電路圖中或?qū)嵨飯D上如何辨識時間，主要看圖形符號中圓弧的畫法。大家先看通電延時時間繼電器的觸點的圖形符號：

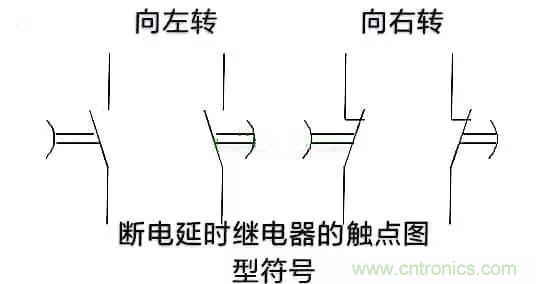

通電延時時間繼電器的觸點看圓弧，圓弧向圓心方向移動，帶動觸點延時動作。再看斷電延時時間繼電器的觸點的圖形符號：
斷電延時時間繼電器的觸點也是看圓弧，通電后觸點動作。斷電后，圓弧向圓心方向移動，帶動觸點延時復位。
其實在繼電器中，有些時間繼電器還帶有瞬時動作觸點，這些觸點跟常用繼電器觸點一樣，功能都差不多的通電動作，斷電恢復原始狀態。所用各種型號延時繼電器可分為直流DC（12V 24V 110Ⅴ等等），交流AC（24V 36V 110Ⅴ 220V 380V）二者都是根據客戶需要而制作，在使用時千萬注意，二者的工作電壓都有等級排序的。下面簡單介紹一下用分離電子元器件組成的延時繼電器的工作原理。

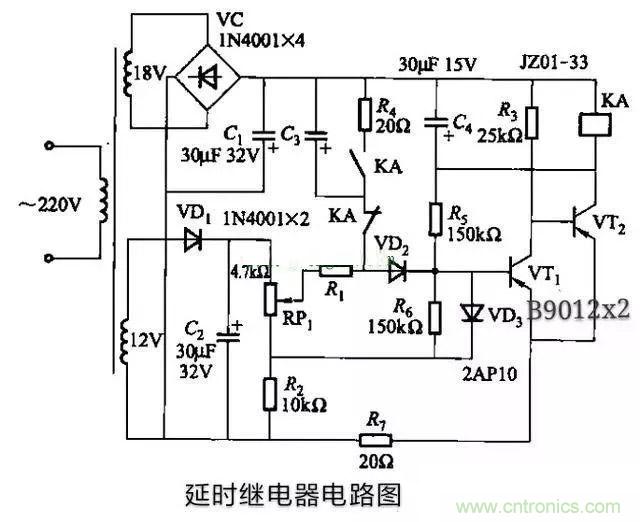

它工作使用一微型變壓器降壓，初級輸入電源為AC交流220Ⅴ，次級有二組電源AC18Ⅴ AC12Ⅴ，AC18V經橋式整流二極管（1N4001×4），C1（30uf/32V）濾波后，為kA微型繼電器、復合三極管ⅤT1 ⅤT2（9012）提供直流DC工作電源。另一組AC交流12Ⅴ電經vD1半波整流，C2電解電容濾波，供給調整充電時間專用可變電位器RP1，C3為一獨石電容，其工作特性較好而用于延時充放電電路中。圖中有JZ01一33繼電器的kA常開和一組kA常閉觸頭，它們在電路中主要作用就是上面給大家說的，通電、斷電延時繼電器在完成預置時間后恢復原始狀態，進行下一步工作做好準備。
上圖對初學者有較好幫助，如今分立元件都用集成電路塊了，它只是功能與時間精度高一些，其中工作原理完全一樣。
